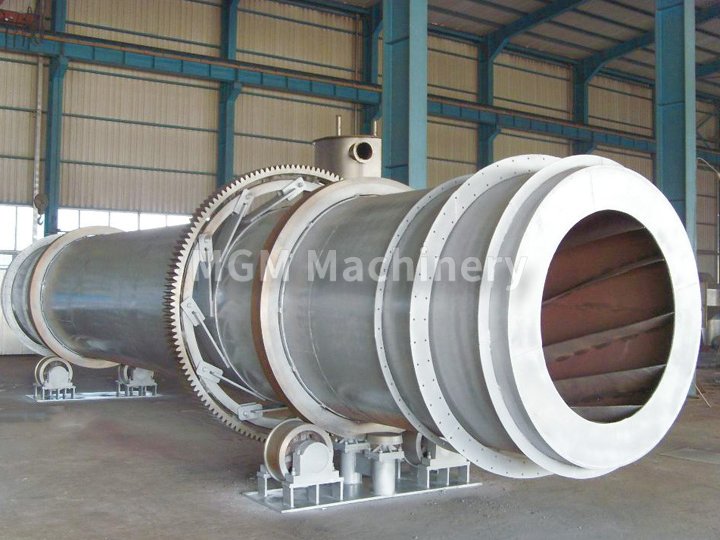

HZG Serisi Döner Tamburlu Kurutucu

Çalışma Prensibi

Kurutucunun bir ucundan kurutucuya ıslak malzeme, kanadın altına eşit olarak dağıtılmış iç silindir, kurutucudaki malzeme eşit olarak dağıtılmış ve dağılmış ve sıcak havanın paralel akışı (ters akım) ile kurutma ile tamamen temas etmek için ısının itici güce aktarılmasını hızlandırın. Kurutma sürecinde, malzemeler eğimli plaka ve sıcak hava akışının etkisi altındadır ve bitmiş ürünleri boşaltmak için kurutucunun yıldız şeklindeki boşaltma valfinin diğer bölümüne hareket edecek şekilde ayarlanabilir.

Uygulanabilir malzemeler

Kimya endüstrisi, madencilik, metalurji ve diğer endüstriler, büyük partiküller, özgül ağırlık malzeme kurutma, örneğin: madencilik, yüksek fırın cürufu, kömür, metal tozu, fosfat gübre, amonyum sülfat.

Özel gereksinimleri olan toz ve granül malzemelerin kurutulması, örneğin: HP köpürtücü ajan, şarap tortuları, hafif kalsiyum karbonat, aktif beyaz toprak, manyetik toz, grafit, ilaç tortuları.

Düşük sıcaklıkta kurutma ve büyük miktarlarda sürekli malzeme kurutma gerektirir.

Performans özellikleri

◎ Döner kurutucu yüksek derecede mekanizasyona ve büyük üretim kapasitesine sahiptir.

Silindirden geçen akışkanın düşük direnci, düşük fonksiyonel tüketim.

◎ Malzeme özelliklerine daha güçlü uyarlanabilirlik.

Kararlı çalışma, düşük işletme maliyeti, ürün kurutmada iyi homojenlik.

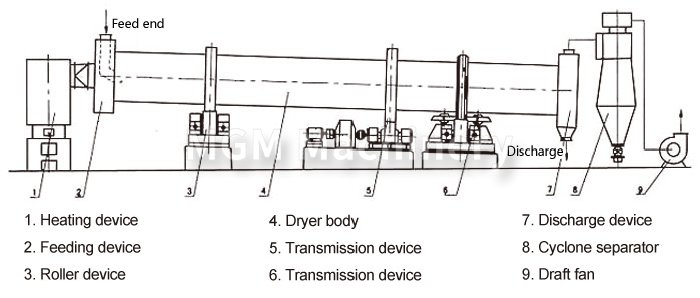

Yapı şeması

Tekni̇k özelli̇kler

model numarası	Doğrudan ısıtmalı aşağı akış	Doğrudan ısıtmalı aşağı akış	Doğrudan ısıtma karşı akım	Doğrudan ısıtma karşı akım	Kombine ısıtma	Kombine ısıtma
Malzeme Türü	cevherler	HP Köpürtücü Ajan	yüksek fırın cürufu (madencilik)	amonyum sülfür	fosfatlı gübre	kömür
Kapasite (kg/saat)	1000	466	15000	20000	12000	5000
Çıkış nem içeriği (%)	30	13	6	1.5	5	6.5
Nihai nem içeriği (%)	15	0.3	1	0.1	0.1	0.1
Ortalama parçacık boyutu (mm)	6.5	0.05	4.7	0.5-1.7	0.5	5
Malzeme yığın ağırlığı (kg/m³)	770	800	1890	1100	1500	750
Sıcak hava hacmi (kg/h)	3900	5400	10750	9800	6500	16000
Giriş gazı sıcaklığı (℃)	600	165	500	180	650	570
Malzeme çıkış sıcaklığı (℃)		42	100	70	80	75
Isıtma yöntemi	gaz (yakıt)	Buharlı elektrikli ısıtma	ağır petrol	Kömürle çalışan sıcak hava ocağı	ağır petrol	ağır petrol
Şarj faktörü		6.3	7	7.5	7.8	18
Hız (rpm)	4	4	3.5	3	4	2
eğim (yataydan veya dikeyden)	0.04	0.005	0.03	0.05	0.05	0.043
Kopya panosu sayısı	12	24	12	22	İç borunun dışı 8 İç silindirin dışı 16	6 12
Kurutucu çapı (m)	2.0	1.5	2	2.3	Dış silindir 2 İç Silindir 0,84	Dış silindir 2,4 İç silindir 0,95
Kurutucu uzunluğu (m)	20	12	17	15	10	16
Tahrik gücü (kw)	22	7.5	15	11	11	15
