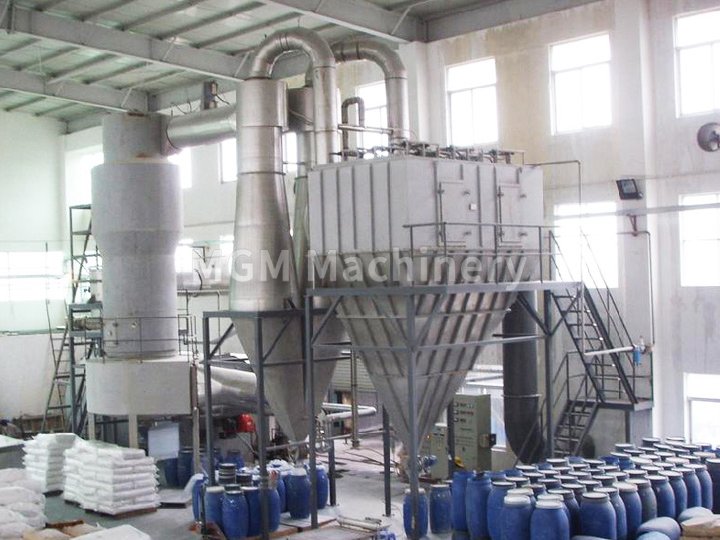

XSG Serisi Döner Flaş Buhar Kurutucu

Çalışma Prensibi

Sıcak hava kurutucunun tabanına teğetsel olarak girer ve karıştırıcı tarafından tahrik edilen güçlü bir dönen rüzgar alanı oluşturur. Macun malzemesi spiral besleyiciden kurutucuya girer, yüksek hızlı dönen karıştırma küreğinin güçlü etkisi altında, malzeme darbe, sürtünme ve kesme kuvveti etkisiyle dağılır, topak malzeme hızla ezilir ve sıcak hava ile tamamen temas eder, ısıtılır ve kurutulur. Dehidrasyondan sonra, kuru malzeme sıcak hava akışıyla yükselir, derecelendirme halkası büyük partikülleri tutar, küçük partiküller halkanın merkezinden kurutucunun dışına boşaltılır ve siklon ayırıcı ve toz toplayıcı tarafından geri kazanılır ve kurutulmamış veya büyük malzemeler santrifüj kuvvetiyle duvara atılır ve daha sonra ezilmek üzere kurutucunun tabanına düşer.

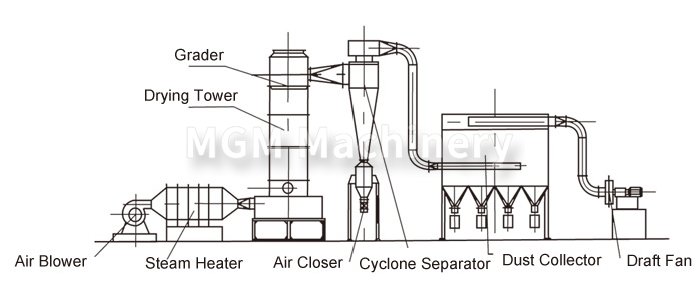

Yapı

Performans özellikleri

Siklon, akışkanlaştırma, püskürtme ve kırma sınıflandırma teknolojisinin organik kombinasyonu.

Kompakt ekipman, küçük boyut, yüksek üretim verimliliği, sürekli üretim, “küçük ekipman, büyük üretim” gerçekleştirme.

Kurutma yoğunluğu yüksek, enerji tüketimi düşük ve termal verimlilik yüksektir.

Malzemelerin kısa kalma süresi, bitmiş ürünlerin iyi kalitesi, ısıya duyarlı malzemelerin kurutulması için kullanılabilir.

Negatif basınç veya mikro-negatif basınç çalışması, iyi hava geçirmezlik, yüksek verimlilik, çevre kirliliğini ortadan kaldırır.

Uygulanabilir malzemeler

Organik maddeler: atrazin (böcek ilacı), laurik asit septum, benzoik asit, mantar öldürücü dan, sodyum oksalat, selüloz asetat, organik pigmentler, vb.

Boyalar: antrakinon, siyah demir oksit, indigo pigmenti, bütirik asit, titanyum hidroksit, çinko sülfür, çeşitli azo boya ara ürünleri.

İnorganik maddeler: boraks, kalsiyum karbonat, hidroksit, bakır sülfat, demir oksit, baryum karbonat, antimon trioksit, çeşitli metal hidroksitler, çeşitli ağır metal tuzları, sentetik kriyolit vb.

Gıda maddeleri: soya proteini, jelatinleştirilmiş nişasta, şarap teknesi, buğday şekeri, buğday nişastası, vb.

Teknik özellikler

model numarası	XSG-2	XSG-4	XSG-6	XSG-8	XSG-10	XSG-12	XSG-16	XSG-20
Ana gövde iç çapı mm	200	400	600	800	1000	1200	1600	2000
hava hacmi M3/h	350-500	1150-2000	2450-4500	4450-7550	7000-12500	10000-20000	18000-36000	28200-56500
Suyun buharlaşması kg/h	12-17	40-70	80-150	150-250	230-450	300-600	600-1000	1000-1500
kurulu kapasite kw	10	20	40	65	85	105	150	230
Üst yükseklik sınırı m	4.0	4.8	5.8	6.5	7.1	7.8	8.8	10.1
ayak izi (bir binanın, ekipman parçasının vb.) m2	15	20	28	35	40	52	80	150

Not:

1. Nem buharlaşması, giriş hava sıcaklığı 180 ℃ ve çıkış hava sıcaklığı 80 ℃ olduğunda saatte buharlaşan sudur;

2. Yukarıdaki modellere ek olarak kullanıcı için özel olarak tasarlanabilir;

3. Standart paket için yukarıdaki kurulu kapasite, farklı güç paketlerinin malzemesine göre önemli ölçüde azaltılabilir.

Kullanılan malzemeler ve özellikleri (Tip 6 flaş buharlaşmaya dayalı)

Malzeme Adı	stearat	alüminyum hidroksit	çinko karbonat	böcek ilacıyla tedavi edilenler listesi	TMTD	DSD asit	demir oksit kırmızısı	antimon dioksit	bakır klorür	çok karanlık
giriş sıcaklığı ℃	150	180	150	120	140	150	200	180	200	280
başlangıç nem içeriği%	80	55	80	30	65	60	60	45	30	85
nihai nem içeriği%	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
Gerçek kurutma kapasitesi kg/h	140-160	250-280	130-170	80-110	80-120	80-120	300-350	280-320	290-310	250-300

Malzeme Adı	hızlandırıcı	yağ bazlı mürekkep	manganez çinko ikameleri	ftalosiyanin (kimya)	Kalsiyum sitrat	Süper ince  kalsiyum karbonat	bulamaç  arıtma maddesi	sodyum  di̇oksi̇sosi̇yanürat	sodyum  trioksit izosiyanürat
giriş sıcaklığı ℃	150	150	120	150	140	160	200	180	150
başlangıç nem içeriği%	60	45	30	55	40	70	75	25	30
nihai nem içeriği%	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
Gerçek kurutma kapasitesikg/h	80-110	350-380	120-150	160-180	300-350	430-470	290-310	80-120	90-150
