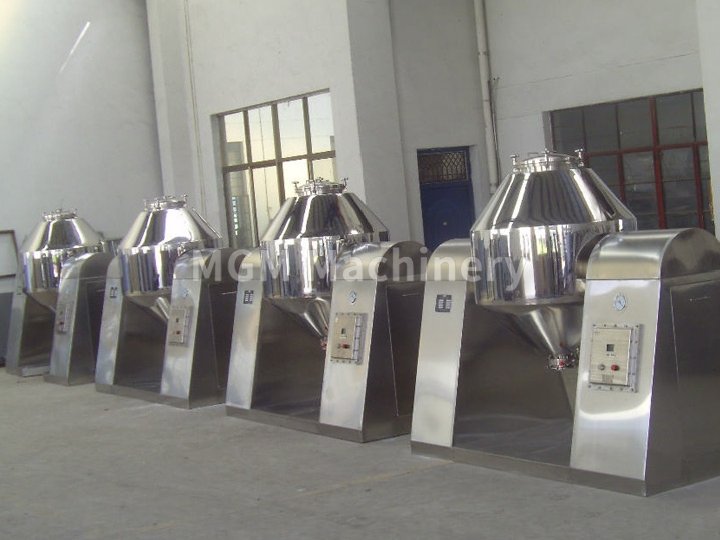

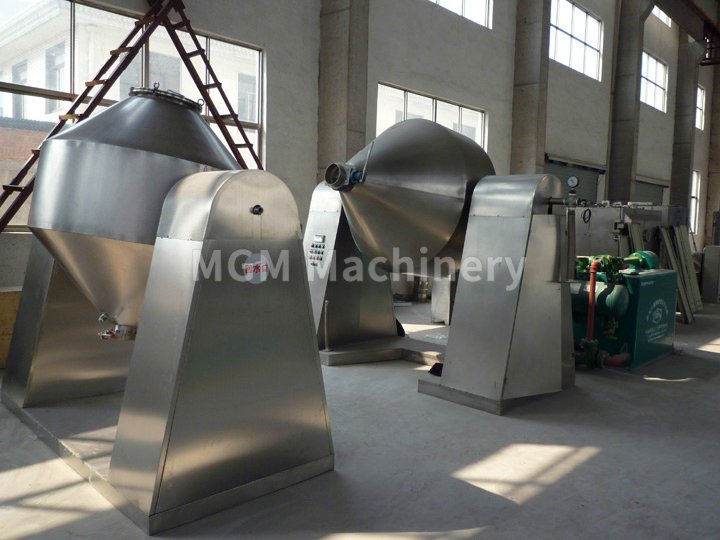

SZG Serisi Çift Konili Döner Vakumlu Kurutucu

Ürüne Genel Bakış

SZG Çift Konili Vakum Kurutucu, Çin'deki benzer ürünlerin teknolojisini birleştirerek fabrikamız tarafından geliştirilen yeni nesil bir kurutma cihazıdır. Çift Konili Vakum, kayış-zincir iki elastik bağlantı modunu benimser, böylece ekipman sorunsuz çalışır. Özel olarak tasarlanmış süreç, iki şaftın iyi eşmerkezliliğini tamamen yansıtır ve ısı ortamı ve vakum sistemi, güvenilir mekanik salmastra veya döner bağlantı kullanır. Bu temelde, hem kademesiz hız regülasyonu hem de sabit sıcaklık kontrolü olabilen SZG-A'yı geliştirdik.

Profesyonel bir kurutma ekipmanı üreticisi olarak ürünlerimiz, ısı ortamı olarak yüksek sıcaklıkta ısı ileten yağ, orta sıcaklıkta buhar ve düşük sıcaklıkta sıcak su arasında değişmektedir. Viskoz malzemeleri kuruturken, fabrikamız sizin için özel olarak “kopya tahtası” mekanizmasını tasarlayacak veya topu tanka yerleştirecektir.

Çalışma Prensibi

Isı enerjisi (örn. sıcak su, düşük basınçlı buhar veya termal yağ) kapalı cekete beslenir ve ısı iç kabuk aracılığıyla kurutulacak malzemeye aktarılır.

Güç tahriki altında, tank yavaşça döner ve tanktaki malzemeler yoğun kurutma amacına ulaşmak için sürekli olarak karıştırılır.

Malzeme vakum durumundadır, buhar basıncı düşer, böylece malzemenin yüzeyindeki su (çözücü) doygunluğa ulaşır ve buharlaşır ve geri kazanım için zamanında vakum pompası tarafından boşaltılır. Malzemenin içindeki su (çözücü) sürekli olarak yüzeye sızar, buharlaşır ve üç işlemi sürekli olarak boşaltır ve malzeme çok kısa sürede kurutma amacına ulaşır.

Uygulanabilir malzemeler

   Kimya, ilaç, gıda ve diğer endüstrilerdeki toz, granül ve elyafın yanı sıra düşük sıcaklıkta kurutulması gereken malzemelerin (örneğin biyokimyasal ürünler vb.) konsantrasyonu, karıştırılması ve kurutulması için uygundur. Oksitlenmesi kolay, uçucu, ısıya duyarlı, kuvvetli uyarıcı, zehirli ve kristalleri tahrip etmesine izin verilmeyen malzemelerin kurutulması için daha uygundur.

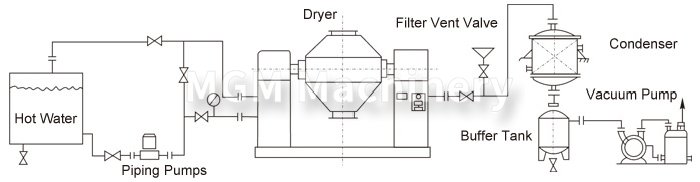

Kurulum Gösterimi

Performans Özellikleri

◎Yağ ısıtıldığında. Otomatik sabit sıcaklık kontrolünü benimser. Biyokimyasal ürünleri kurutabilir

◎ Ve mineral hammaddeler, sıcaklık 20 ～ 160 ℃ arasında olabilir.

◎Yüksek termal verimlilik, genel fırından 2 kat daha yüksek.

◎Dolaylı ısıtma. Malzeme “GMP” gerekliliklerine uygun olarak kontamine olmayacaktır. Ekipmanın bakımı ve çalıştırılması kolaydır, temizlenmesi kolaydır.

◎Solvent geri kazanım prosesi yerleşimi için önerilen proses yerleşimi gösterimi.

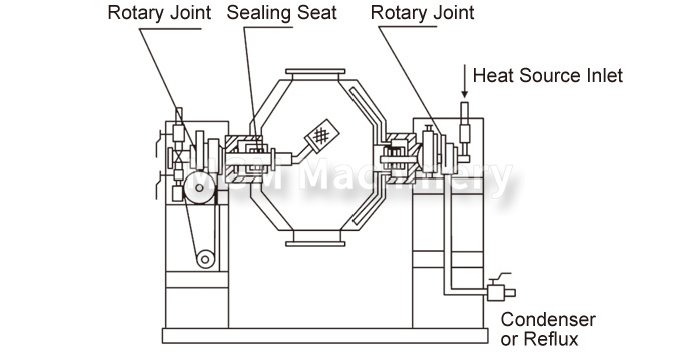

Yapı şeması

tekni̇k özelli̇kler

İsim/Teknik Özellikler	100	350	500	750	1000
Tank hacmi	100	350	500	750	1000
Şarj hacmi(L)	≤50	≤175	≤250	≤375	≤500
Isıtma alanı (m2)	1.16	2	2.63	3.5	4.61
dakika başına devir sayısı  (rpm)	4 - 6
Motor gücü (kW)	0.75	1.1	1.5	2	3
Zemin alanı U x G (mm)	2160×800	2260×800	2350×800	2560×1000	2860×1300
Dönüş yüksekliği (mm)	1750	2100	2250	2490	2800
Tanktaki tasarım basıncı (Mpa)	-0.1-0.15
Ceket tasarım basıncı(Mpa)	≤0.3
çalışma sıcaklığı (℃)	Tank ≤85 Ceket ≤140
Kondenser kullanırken  vakum pompası	2X-15A	2X-15A	2X-30A	2X-30A	2X-70A
Model, Güç	2KW	2KW	3KW	3KW	505KW
Kondenser kullanılmadığında  vakum pompası	SK-0.4	SK-0.8	SK-0.8	SK-2.7B	SK-2.7B
Model, Güç	1.5KW	2.2KW	2.2KW	4KW	4KW
ağırlıklar (kg)	800	1100	1200	1500	2800

İsim/Teknik Özellikler	1500	2000	3500	4500	5000
Tank hacmi	1500	2000	3500	4500	5000
Şarj hacmi (L)	≤750	≤1000	≤1750	≤2250	≤2500
Isıtma alanı  (m2)	5.58	7.5	11.2	13.1	14.1
dakika başına devir sayısı  (rpm)	4 - 6
Motor gücü (kW)	3	4	5.5	7.5	11
Zemin alanı U x G (mm)	3060×1300	3260×1400	3760×1800	3960×2000	4400×2500
Dönüş yüksekliği (mm)	2940	2990	3490	4100	4200
Tanktaki tasarım basıncı (Mpa)	-0.1-0.15
Ceket tasarım basıncı(Mpa)	≤0.3
çalışma sıcaklığı (℃)	-0.1-0.15
Kondenser kullanırken  vakum pompası	JZJX300-8	JZJX300-4	JZJX600-8	JZJX600-4	JZJX300-4
Model, Güç	7KW	9.5KW	11KW	20.5KW	22KW
Kondenser kullanılmadığında  vakum pompası	SK-3	SK-6	SK-6	SK-9	SK-10
Model, Güç	5.5KW	11KW	11KW	15KW	18.5KW
ağırlıklar (kg)	3300	3600	6400	7500	8600

Not: Kurutmadan önce ve sonra hacminde büyük değişiklik olan malzemeler için yükleme katsayısı uygun şekilde artırılabilir veya azaltılabilir.
