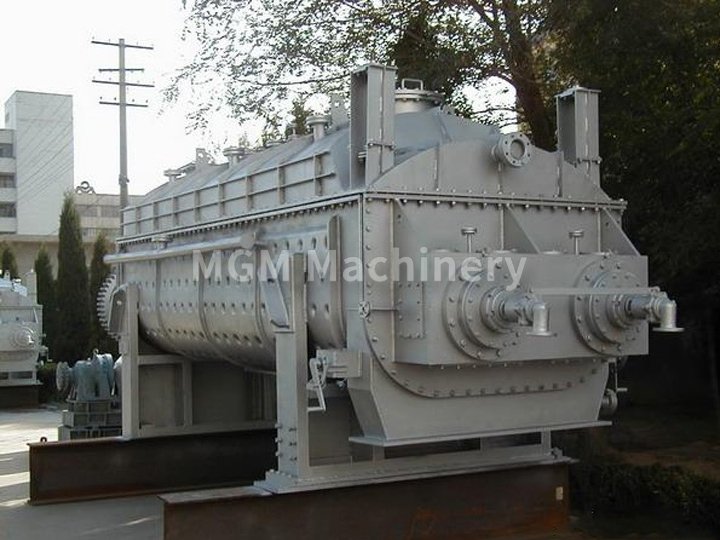

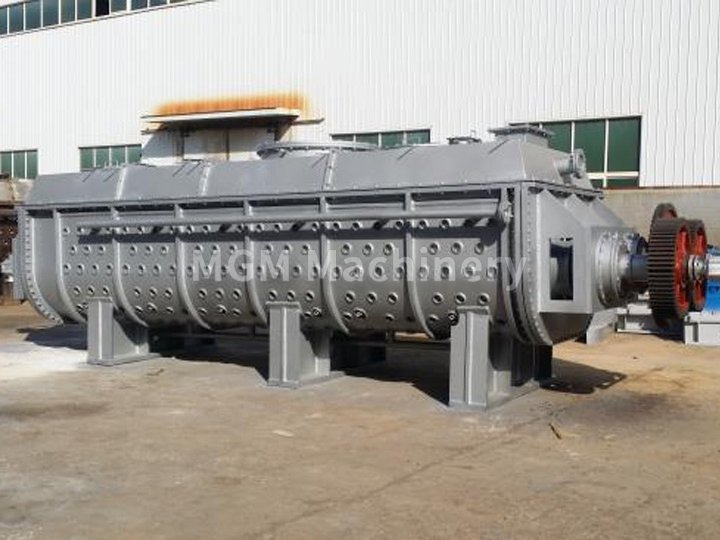

JYG Serisi İçi Boş Bıçaklı Kurutucu

Ürün tanıtımı

Ürün macun, granül, toz ve bulamaç malzemeleri dolaylı olarak ısıtabilir veya soğutabilir ve kurutma, soğutma, ısıtma, sterilizasyon, reaksiyon ve düşük sıcaklıkta yanma ünite işlemlerini tamamlayabilir. Ekipmandaki özel kama tipi karıştırıcı ısı transfer küreği, yüksek ısı transfer verimliliğine ve ısı transfer yüzeyinin kendi kendini temizleme işlevine sahiptir.

Çalışma Prensibi

  İçi boş mil, kama tipi içi boş kanatçıklarla yoğun bir şekilde düzenlenmiştir ve ısı ortamı, içi boş mil aracılığıyla kanatçıklardan akar. Birim etkin hacimdeki ısı transfer alanı çok büyüktür ve ısı ortamının sıcaklığı -40 ℃ ila 320 ℃ arasındadır, bu da su buharı veya sıvı tipi olabilir: örneğin sıcak su, ısı iletim yağı vb. Dolaylı iletimli ısıtma, ısıyı uzaklaştırmak için hava taşımaz, malzemeyi ısıtmak için ısı kullanılır. Isı kaybı sadece gövde yalıtım katmanı üzerinden çevreye olan ısı yayılımıdır. Kama tipi küreğin ısı transfer yüzeyi kendi kendini temizleme fonksiyonuna sahiptir. Malzeme parçacıklarının ve kama yüzeyinin göreceli hareketi, kama yüzeyine bağlı malzemeyi temizleyebilen bir ovma etkisi yaratır, böylece işlem temiz bir ısı transfer yüzeyini korumak için olmuştur. Kürekli kurutucunun kabuğu Ω-tipidir ve kabukta genellikle iki ila dört içi boş karıştırma mili düzenlenmiştir. Kabuk, malzeme tozunun dışarı sızmasını önlemek ve işlevini tam olarak yerine getirmek için sızdırmaz uç kapağa ve üst kapağa sahiptir.

   Döner mafsaldan ısı transfer ortamı, kabuk ceketinden ve içi boş karıştırma milinden akar, ısı ortamının türüne göre içi boş karıştırma mili ve daha iyi ısı transferi sağlamak için farklı bir iç yapıya sahiptir.

Performans özellikleri

Kürekli kurutucunun düşük enerji tüketimi: dolaylı ısıtma nedeniyle, ısıyı uzaklaştırmak için büyük miktarda taşıyıcı hava yoktur ve kurutucunun dış duvarı ısı yalıtım tabakası ile ayarlanmıştır, bulamaç malzemeler için 1 kg suyun buharlaştırılması sadece 1,2 kg su buharı gerektirir.

Kürekli kurutucu sisteminin düşük maliyeti: Ünitenin etkin hacmi büyük bir ısı transfer yüzeyine sahiptir, işlem süresini kısaltır, ekipmanın boyutu küçülür. İnşaat alanını ve bina alanını büyük ölçüde azaltır.

İşlenecek geniş malzeme yelpazesi: farklı ısı ortamları kullanarak hem ısıya duyarlı malzemeleri hem de yüksek sıcaklıkta işlem gerektiren malzemeleri işleyebilir. Yaygın olarak kullanılan ortamlar şunlardır: su buharı, termal yağ, sıcak su, soğutma suyu vb. Sürekli veya aralıklı olarak çalıştırılabilir ve birçok alanda uygulanabilir.

Küçük çevre kirliliği: taşıma havasını kullanmayın, toz malzeme sürüklenmesi çok azdır. Malzeme çözücü buharlaşması küçüktür, kullanımı kolaydır. Kirli malzemeler veya solvent geri kazanımı gerektiren çalışma koşulları için kapalı döngü kullanılabilir.

◎Düşük işletme maliyetleri: küçük aşınma ve yıpranma, düşük bakım maliyetleri.

◎ Kararlı çalışma: Kama tipi küreğin özel sıkıştırma-genişletme karıştırma etkisi nedeniyle, malzeme parçacıkları ısı transfer yüzeyi ile tamamen temas halindedir ve malzemenin sıcaklık, nem ve karıştırma derecesi gradyanı eksenel bölgede çok küçüktür, böylece işlemin kararlılığı sağlanır.

Uygulanabilir malzemeler

Kürekli kurutucular gıda, kimya, petrokimya, boya, endüstriyel çamur ve diğer alanlarda başarıyla kullanılmaktadır. Ekipmanın ısı transferi, soğutma ve karıştırma özellikleri, aşağıdaki birim işlemleri tamamlamasını sağlar: yanma (düşük sıcaklık), soğutma, kurutma (solvent geri kazanımı) ısıtma (eritme), reaksiyon ve sterilizasyon. Karıştırma küreği aynı zamanda bir ısı transfer yüzeyidir, böylece ısı transfer alanının birim etkin hacmi artarak işlem süresini kısaltır. Kama tipi kürek ısı transfer yüzeyi ayrıca kendi kendini temizleme işlevine sahiptir. Sıkıştırma-genişletme karıştırma işlevi, malzeme karışımını tekdüze hale getirir. Eksenel boyunca “piston akışı” hareketine malzeme, eksenel bölgede, malzeme sıcaklığı, nem, karıştırma derecesi gradyanı çok küçüktür. Isı ortamı olarak termal yağ ile kürekli kurutucu, düşük sıcaklıkta yanma işini tamamlayabilir. Örneğin: Kalsiyum sülfat dihidrat (Ca2SO4-2H2O) Yanma kalsiyum sülfat hemihidrata (Ca2SO4-1/22H2O) dönüştürülür. Sodyum bikarbonat (NaHCO3) kalsinasyon vb. ile soda külüne (Na2HCO3) dönüştürülür. Su gibi soğutma ortamına geçirilen soğutma tuzlu suyu soğutma için kullanılabilir. Örneğin: soda külü endüstrisinde eski hava soğutmalı soğutma makinesi yerine kürekli tip soğutma makinesinde kullanın, enerji ve egzoz gazı arıtma ekipmanından tasarruf edin, işletme maliyetlerini azaltın. Kurutma ekipmanının ana işlevi, sıcak hava kullanmadan, böylece solvent geri kazanımı, enerji tüketimi, çevre kontrolü ideal durumda kullanımı kolaydır. Solventlerin geri kazanılması ihtiyacı, yanıcı ve oksitlenmesi kolay ısıya duyarlı malzemeler özellikle uyarlanabilir. İnce kimyasallar, petrokimyasallar, boya endüstrisinde yaygın olarak kullanılmaktadır. Eksenel bölgedeki sıcaklık, nem ve karıştırma homojenliği, ekipmanı ısıtma veya eritme için veya bazı katı madde reaksiyonları için kullanılabilir hale getirir. Bileşik gübre ve modifiye nişasta endüstrilerinde başarıyla kullanılmıştır. Kürekli kurutucular gıda ve unu sterilize etmek için kullanılabilir. Etkin hacim başına büyük ısıtma alanı, malzemeyi hızlı bir şekilde sterilizasyon sıcaklığına kadar ısıtır ve uzun süre ısıtarak malzemenin kalitesinin değişmesini önler.

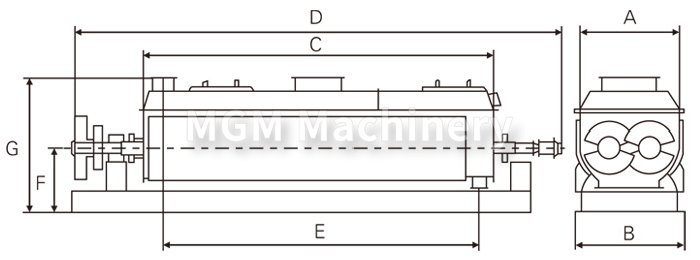

Kurulum yapısı şeması

Tekni̇k özelli̇kler

Ürün/Model	JYG3	JYG9	JYG13	JYG18	JYG29	JYG41	JYG52	JYG68	JYG81	JYG95	JYG110
Isı transfer alanı (m²)	3	9	13	18	29	41	52	68	81	95	110
Etkin hacim (m³)	0.06	0.32	0.59	1.09	1.85	2.8	3.96	5.21	6.43	8.07	9.46
Hız aralığı (rmp)	15-30	10-25	10-25	10-20	10-20	10-20	10-20	10-20	5-15	5-15	5-10
Güç (kw)	2.2	4	5.5	7.5	11	15	30	45	55	75	95
Gövde genişliği A (mm)	306	584	762	940	1118	1296	1476	1652	1828	2032	2210
Toplam genişlik B (mm)	736	841	1066	1320	1474	1676	1854	2134	1186	2438	2668
Gövde genişliği C (mm)	1956	2820	3048	3328	4114	4724	5258	5842	6020	6124	6122
Toplam uzunluk D(mm)	2972	4876	5486	5918	6808	7570	8306	9296	9678	9704	9880
Giriş/çıkış mesafesi E (mm)	1752	2540	2768	3048	3810	4420	4954	5384	5562	5664	5664
Merkez yüksekliği F(mm)	380	380	534	610	762	915	1066	1220	1220	1220	1220
Toplam yükseklik H(mm)	762	838	1092	1270	1524	1778	2032	2362	2464	2566	2668
Buhar girişi N(inç)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
Çıkış O(inç)	3/4	3/4	1	1	1	1	11/2	11/2	11/2	11/2	2
