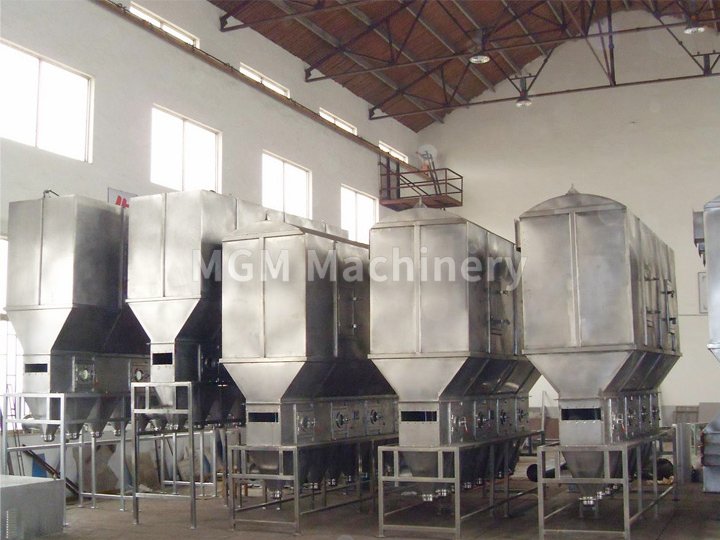

XF Serisi Yatay Kaynatma Kurutucu

Ürün Tanıtımı

Akışkan yatak olarak da bilinen XF serisi yatay kaynar kurutucu, hava filtresi, ısıtıcı, kaynar yatak konağı, siklon ayırıcı, bez torba toz toplayıcı, yüksek basınçlı santrifüj fan, çalışma masası, kuru malzemelerin farklı doğası nedeniyle, toz giderme ekipmanını destekleyen, dikkate alınması gereken ihtiyaca göre, siklon ayırıcı, bez torba toz toplayıcı aynı anda seçilebilir veya bunlardan birini seçebilir, genel olarak konuşursak, toz ve tanecikli malzeme kurutma gibi daha büyük özgül ağırlığın sadece siklon ayırıcıyı seçmesi gerekir, küçük tanecikli ve toz malzemelerin daha hafif özgül ağırlığının bez torba toz toplayıcıyı desteklemesi gerekir ve seçim için pnömatik besleme cihazı ve bantlı konveyör vardır. Genel olarak, zımba ve granül kurutma gibi daha büyük özgül ağırlığın sadece siklon ayırıcıyı seçmesi gerekir, küçük taneli ve tozlu malzemelerin daha hafif özgül ağırlığının bez torba toz toplayıcı ile eşleştirilmesi gerekir ve seçim için pnömatik besleme cihazı ve bantlı konveyör vardır.

Yığın katı malzemeler besleyici tarafından akışkan yataklı kurutucuya eklenir ve filtrelenmiş temiz hava, dağıtım plakası aracılığıyla katı malzemelerle temas edecek şekilde ısıtıldıktan sonra üfleyici tarafından akışkan yatağın tabanına gönderilir ve ısı ve kütle değişimini sağlamak için akışkanlaştırma oluşturur. gaz ve katı. Kuruduktan sonra, malzeme boşaltma portundan boşaltılır ve egzoz gazı, katı tozu geri kazanmak için siklon toz toplayıcı grubu ve bez torba toz toplayıcı aracılığıyla kaynama yatağının üstünden boşaltılır ve ardından boşaltılır.

Buhar, elektrik, sıcak hava fırını kullanılabilir (kullanıcı gereksinimlerine göre).

Çalışma Prensibi

  Temiz sıcak hava, valf plakası aracılığıyla yatak gövdesine dağıtılır ve besleyiciden giren ıslak malzeme sıcak hava tarafından kaynama durumuna getirilir. Sıcak hava ve malzeme arasındaki yoğun temas nedeniyle, ısı ve kütle transferi süreci artar, böylece kısa sürede kurutulabilir. Sürekli tip kullanılırsa, malzeme yatağın bir ucundan girer, birkaç on saniye ila dakika boyunca kaynar ve kurur ve yatağın diğer ucundan otomatik olarak dışarı akar. Bu ekipman genellikle negatif basınç işlemi gerçekleştirir.

Uygulanabilir malzemeler

İlaçların, kimyasal hammaddelerin, gıda maddelerinin, tahıl işleme ve yem maddelerinin kurutma işlemi. Örneğin: hammadde ilaç, tablet granül, geleneksel Çin tıbbı hazırlama, sağlıklı gıda, içecek hazırlama, mısır tohumu, yem, plastik reçine, sitrik asit ve diğer toz malzemelerin kurutulması ve neminin alınması. Uygulanabilir malzeme parçacık boyutu genellikle 0,1-6 mm'dir, önerilen parçacık boyutu 0,5-3 mm'dir.

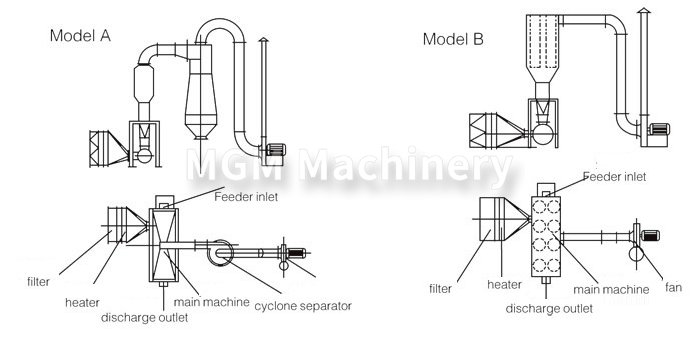

Yapı şeması

Kurulum talimatları

Her ekipman düz bir şekilde yerleştirilmeli ve ayak vidaları ile sabitlenmeli ve her parça iyi bir şekilde kapatılmalıdır.

Fan dış mekana veya kendinden yapılı bir susturucu odasına yerleştirilebilir. Yerleşim özel duruma göre ayarlanabilir.

Şartname Teknik Parametreler	XF0.25-1 (hamXF10)	XF0.25-2 (hamXF20)	XF0.25-3 (hamXF30)	XF0.25-6	XF0.3-2	XF0.3-4	XF0.3-6	XF0.3-8	XF0.3-10	XF0.4-4	XF0.4-6
Yatak taban alanı (m2)	0.25	0.5	1.0	1.5	0.6	1.2	1.8	2.4	3.0	1.6	2.4
Kurutma kapasitesi (kg h2O/h)	10-15	20-25	30-45	52-75	-30	42-60	63-90	84-120	105-150	56-80	84
Fan gücü (kW)	5.5	7.5	15	22	7.5	18.5	30	37	48	30	37
giriş sıcaklığı (℃)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
malzeme sıcaklığı (℃)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
Anabilgisayar boyutları L×W×H(m)	1×0.6	2×0.6	4×0.6	6×0.6	2×0.70	4×0.7	6×0.7	8×0.7	10×0.7	4×1	6×1
ayak izi (bir binanın, ekipman parçasının vb.) (m2)	18×3.35	25×3.35	35×3.35	40×3.35	25×3.4	38×3.4	45×3.4	56×3.4	70×3.4	18×3.58	56×3.58

Şartname Teknik Parametreler	XF0.4-8	XF0.4-10	XF0.4-12	XF0.5-4 (primaryXF50)	XF0.5-6	XF0.5-8	XF0.5-10	XF0.5-12	XF0.5-14	XF0.5-16	XF0.5-18
Yatak taban alanı (m2)	3.2	4.0	4.8	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0
Kurutma kapasitesi (kg h2O/h)	112-160	140-200	168-240	70-100	140-200	140-200	175-250	210-300	245-350	280-400	315-450
Fan gücü (kW)	44	66	66	30	66	66	90	90	150	150	165
giriş sıcaklığı (℃)	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140	120-140
malzeme sıcaklığı  (℃)	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60	40-60
Anabilgisayar boyutları L×W×H (m)	8×1	10×1	12×1.2	4×1.2	8×1.2	8×1.2	10×1.2	12×1.2	14×1.2	16×1.2	18×1.2
ayak izi (bir binanın, ekipman parçasının vb.) (m2)	74×3.58	82×3.58	96×4.1	50×4.1	70×4.1	82×4.1	100×4.1	140×4.1	180×4.1	225×4.1	268×4.1

Not:

I. Besleme yöntemi: 1. yıldız besleme; 2. yıldız besleme tipi ve pnömatik taşıma ve kullanım; 3. bantlı taşıma; 4. kullanıcı tanımlı.

II.Otomatik üretim gerçekleştirilebilir.

Yukarıdaki modellere ek olarak, kullanıcılar için özel tasarım yapılabilir.

Farklı malzemelere göre fan gücü de farklıdır.
