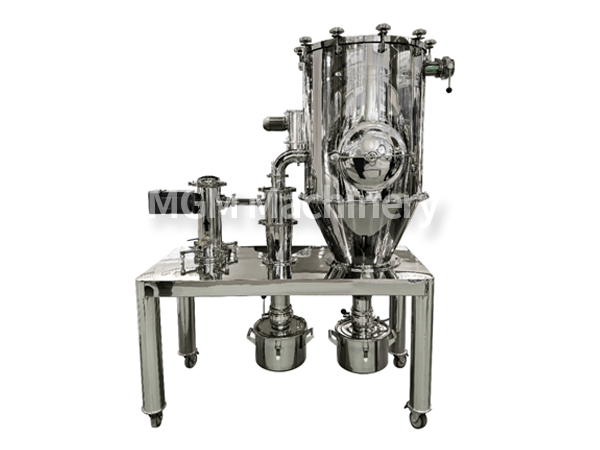

SNQSF-120 Laboratuvar Jet Değirmeni

NO.

EQUIPMENT NAME

ŞARTNAME

QTY

1

tSNQSF-120 Jet

Değirmen Ana Bilgisayarı

1. Genel malzeme: SUS304.
2. Sınıflandırma tekerleği: Malzeme SUS304.
3. Boşaltıcı, manşon ve sınıflandırma tekerleği SUS304'ten yapılmıştır.
4. Ana silindirin kalınlığı 6 mm'dir.
5. Ana motor: yüksek hızlı motor, tasarlanmış hız 20.000 rpm, gerçek kullanım 16.800 rpm, güç 0.75KW.
6. Negatif basınçlı emme beslemesi.
7 Ekipmanın içi ve dışı ince bir şekilde parlatılmıştır.
8. Ana platform 304 paslanmaz çelikten yapılmıştır ve ince cilalanmıştır.

1

2

SNXF-150

Siklon ayırıcı

1. Şartname: Φ150.

1

3

SNDMC-2.6

Darbeli toz toplayıcı

1. Filtrasyon alanı 2.6M², dairesel yapı, 10 hassas 0.2um (spesifikasyon φ125*700) filtre torbalı dahili filtre torbaları. Darbe torbalı toz toplayıcı prensibi benimsenmiştir. Toz içeriği 10mg/m³'ün altında kontrol edilir ve toz toplama oranı %99,99'un üzerindedir.
2. Toz toplayıcı darbesinin ayarlanabilir işlevi, farklı malzemelere göre farklı darbeler kullanılır, yani geri yıkama aralığı süresi ve püskürtme süresi ayarlanabilir ve ayarlanabilir.
3. Filtre torbası PTFE kaplı filtre torbasını benimser ve filtre torbası iskelet malzemesi SUS304'tür.
4. Elektromanyetik darbe valfi doğrudan püskürtme borusu sert borusuna bağlanır.
5. Malzeme: SUS304 bütün olarak kullanılır.
6. Dış yüzey ince cilalıdır.

1

4

Yüksek basınçlı indüklenmiş çekiş

1. Güç: 3KW, alüminyum alaşım.

2. Toplam basınç: 28Kpa, akış hızı 470m³/h.

1

5

PLC Elektrik Kontrol Kabini

1. SIEMENS 10 inç gerçek renkli dokunmatik ekran; malzeme 304.
2. Delta PLC ve frekans dönüştürücü, otomatik kontrol, parametre dokunmatik ekran kontrolü.
3. Proses akışının dinamik gösterimi, otomatik arıza alarmı, kırma işleminin etkin kontrolü ve bitmiş ürünlerin stabilitesi.
4. Elektrikli cihazlar Delixi Group ürünlerinden seçilmiştir.
5. DCS dağıtılmış kontrol standart iletişim arayüzü ile donatılmıştır.
6. Basınç göstergesi: ana hava basıncı, mil conta basıncı, gaz conta basıncı.

1

6

Kova alma

1. Şartname: Φ300*200
2. Malzeme SUS304.

2

7

Manuel kelebek vana

1. Özellikler: DN100, hızlı kurulum bağlantısı.
2. Malzeme: SUS304: SUS304.

2

8

Manuel kelebek vana

1. Şartname: DN65
2. Malzeme: paslanmaz çelik 304,

1

9

İndüklenmiş çekişli fan boru hattına toz giderme

1. Şartname: Φ76, çizime göre.
2. Malzeme: plastik çelik tel boru.

4

10

Hava kompresörü

1. Özellikler: 2.7m3/1.0MPa; Güç: 18.5kw.
2. Mikro-yağ yağlama, hava soğutma.

1

11

Soğuk kurutucu

1. Özellikler: 3m3/1.0MPa; Güç: 2kw.
2. Hava soğutma.

1

12

Gaz depolama tankı

1. Şartname: 0.6m3/1.0MPa.

1

13

Yüksek verimli yağ sökücü

1. Şartname: 3m3/1.0MPa.
2. Malzeme: karbon çeliği.

1

14

Hassas filtre

1. Şartname: 3m3/1.0MPa/3μm.
2. Malzeme: Alüminyum: Alüminyum.

1

15

Hassas filtre

1. Şartname: 3m3/1.0MPa/1μm.
2. Malzeme: Alüminyum: Alüminyum.

1
