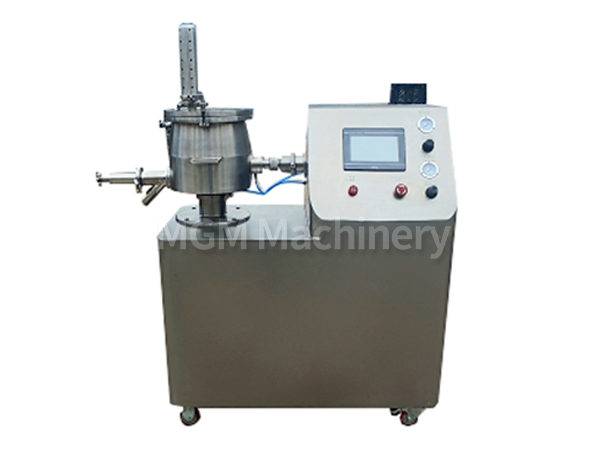

SNL-10L Laboratuvar Yüksek Hızlı Mikser

I.Temel Çalışma Prensibi

Vakum emme (veya yapay besleme) ile malzemenin konik kabına, halkanın etkisi altında modifiye karıştırıcıya eklenen bağlayıcının karıştırılması yoluyla, radyal, eksenel hareket, tamamen karıştırılır ve daha sonra granülasyon kesici ile düzgün doku, yoğun küresel parçacıklar halinde kesilir. (Aşağıdaki şematik diyagram)

II. Uygulama
III. Ekipman Bileşimi, Ana Yapı ve Malzemeler
1. Kompozisyon

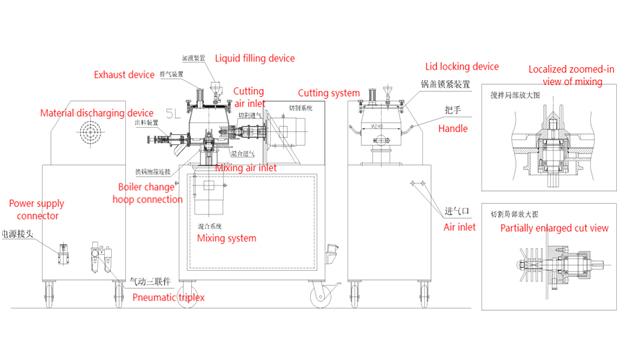

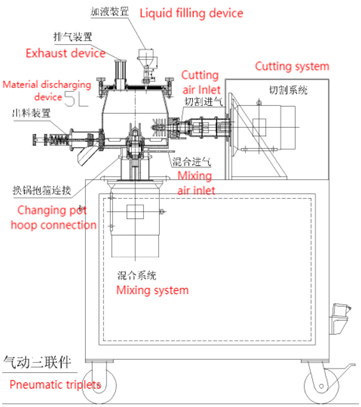

Makine esas olarak şasi, kapalı konteyner, karıştırma sistemi, kesme sistemi, boşaltma cihazı, kontrol sistemi ve su-gaz sisteminden oluşur. (Aşağıdaki şekilde gösterildiği gibi)

IV. Ana Yapı ve Malzemeler

1. Şasi: Kaynaklı çelikten yapılmış, çerçeve paslanmaz çelik plakalarla kaplanmıştır. Şasi çerçevesi üst ve alt parçalara ayrılmıştır. Alt kısım ayarlanabilir destek ayakları ve titreşim sönümleme pedleri ile donatılmıştır. Üst çerçeve, kapalı kabı, karıştırma sistemini, kesme sistemini ve boşaltma cihazını destekler. Alt çerçeve esas olarak redüktörü, motoru ve iletim sistemini taşır. Elektrik kontrol anakartı alt çerçevenin içine yerleştirilmiştir. Çerçeve malzemesi: Q235-A. Üç tarafı koruyucu kapak plakaları ile donatılmıştır ve diğer tarafı koruyucu kapak plakalarından yapılmış hareketli bir kapı ile donatılmıştır. Malzeme: SUS304: SUS304.

2. Kapaklı Konteyner: Konteyner ters koniktir, alt ortasına bir karıştırıcı ve yan tarafına bir granülasyon kesici yerleştirilmiştir. Üst kısım hızlı açılan bir kapağa sahiptir; hızlı açılan kapak bir kapak, kapak sabitleme kolu, kapak döndürme kolu ve silindirden oluşur. Kapak bir besleme portu, gözetleme camı ve egzoz cihazı ile donatılmıştır. Malzeme SUS304.

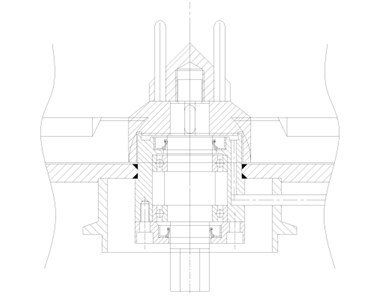

3. Karıştırma Sistemi: Bir motor, frekans dönüştürücü, redüksiyon cihazı, transmisyon mili, modifiye Bumar tipi karıştırıcı, basınçlı gaz sızdırmazlık cihazı ve döner
hava boşluğu contası. Malzeme: 45#/SUS304.

4. Kesim Sistemi:Bir motor, frekans dönüştürücü, şanzıman bileşenleri, çoklu U şekilli kesme bıçakları ve gaz sızdırmazlık bileşenlerinden oluşur.

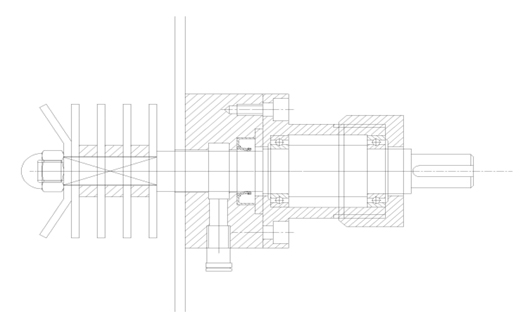

Kesim Sistemi

5. Tahliye Cihazı: Tahliye yuvası, tahliye tapası, tahliye portu ve kılavuz çubuktan oluşur.

6. Kontrol Sistemi:Bir PLC programlanabilir kontrolör, komple elektrikli bileşenler, pnömatik bileşenler ve bir insan-makine arayüzü çalışma ekranından oluşur.

V. Main Performance Characteristics

1. Şasi

1.1 Yüzey mat işleme, yüksek pürüzsüzlük, temizlenmesi kolay;
1.2 Ayarlanabilir destek sönümleme pedleri ekipman seviyesini hızlı bir şekilde ayarlayabilir;
1.3 Hareketli kapı yapısı, bakım için uygun.

2. Kapaklı Konteyner

2.1 Kabın içinde ölü köşe yoktur, iç yüzey Ra=0.8μm pürüzlülükte parlatılmıştır, malzeme akışına ve temizliğine elverişlidir.

2.2 Kapalı durumda çalışır, pnömatik hızlı açılan konteyner kapağı, kolay ve hızlı açılır, besleme ve konteyner içindeki malzemelerin hareketini gözlemlemek için uygundur.

3. Karıştırma Sistemi

3.1 Düzgün çalışma, yüksek çıkış torku, hareketi iyileştirir, titreşimi azaltır ve gürültüyü azaltır;

3.2 Karıştırıcı, malzemenin çevresel, radyal ve eksenel akışkanlaştırılmış hareket, güçlü ve düzgün karıştırma yeteneği üretmesini sağlayabilir;

3.3 Büyük özgül ağırlık farkları olan malzemeler için de iyi karışabilir ve granüller hazırlayabilir;

3.4 Eksenel sızdırmazlık etkisi iyidir, ilaçların yağlama gresi ile kirlenmesini önler ve malzeme ve sıvının yatak boşluğuna girerek ekipmana zarar vermesini önler.

4. Kesim Sistemi

4.1 Sorunsuz çalışma, yüksek çıkış torku, hareketi iyileştirir, küçük titreşim ve düşük gürültü;

4.2 Çoklu U şekilli kesme bıçakları, güçlü kesme kuvveti, hızlı granülasyon, iyi partikül boyutu;

4.3 Proses gereksinimlerine göre yüksek ve düşük hızlı anahtarlama.

5.1 Güvenlik kilidi, rahat ve hızlı boşaltma.

5.2 Pnömatik kontrol, basit yapı.

6. Su-Gaz Sistemi

Manuel valf su ve gaz dönüşümünü kontrol eder, iyi sızdırmazlık, sızıntı yok.

7. Kontrol Sistemi

PLC kontrolü, insan-makine arayüzü çalışması, çalışma parametrelerini ve gerçek çalışma parametrelerini ayarlayabilir ve görüntüleyebilir; güvenilir, çalıştırılabilir ve bakımı yapılabilir, basit, sezgisel ve ustalaşması kolay.

8. Avantajlar

8.1 Tüm makine güvenilir güvenlik kilidi koruma fonksiyonuna sahiptir;

8.2 Besleme ve püskürtmeyi tamamlamak için bir vakum besleyici ve bir kürek makinesi (isteğe bağlı) ile donatılabilir;

8.3 Entegre bir üretim hattı oluşturmak için bir kurutucuya bağlanabilir, böylece emek yoğunluğunu azaltır ve üretim verimliliğini artırır.

VI. Teknik Parametreler

VII. Konfigürasyon Listesi
