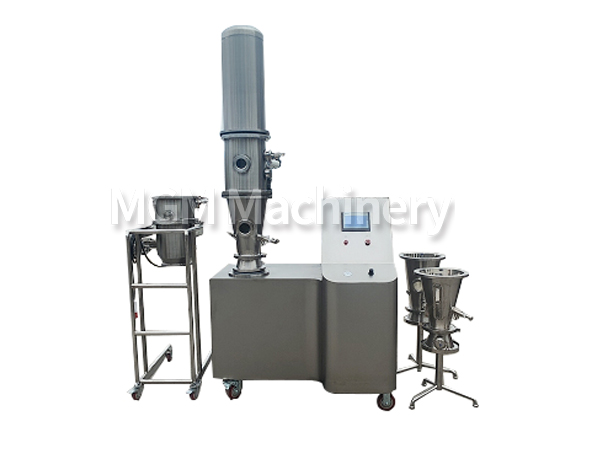

SNFG-1.5 Laboratuvar. Akışkan Yataklı Kurutucu

I. Temel Çalışma Prensibi ve Uygulama:
1. Temel Çalışma Prensibi

Hava filtrelenir ve ısıtılır, ardından hava akışı dağıtım plakasından granülasyon odasına girer ve hava akışı ile yerçekiminin birleşik etkisi nedeniyle tozun askıda kalmasına ve akışkan bir hal almasına neden olur. Basınçlı hava ve bağlayıcı, ilgili boru hatlarından nozüle girer ve bağlayıcı, nozülde ince damlacıklar halinde atomize edilir ve granüller oluşturmak üzere akışkanlaştırılmış toz üzerine püskürtülür. Bu işlem sırasında, sol ve sağ egzoz valfleri ve silindirleri periyodik olarak değişerek toplama torbası üzerinde adsorbe edilen tozu temizler ve granülasyon odasına geri düşmesini sağlayarak karıştırma, granülasyon, kaplama ve kurutma işlemlerini tamamlar.

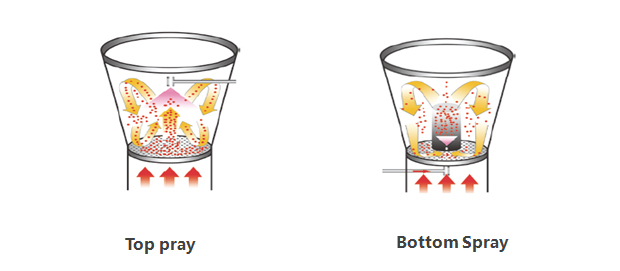

1.1Üstten Püskürtme: Akışkanlaştırma ve hava akımı taşımayı birleştirir. Malzeme tankındaki malzeme aşağıdan gelen hava akımı tarafından yukarı doğru itilir, genleşme odasına girer ve bulamaç tarafından bağlanır. Genleşme odasının çapındaki artış nedeniyle akış hızı azalır ve akışkanlaşma durumu zayıflar. Malzeme, yerçekimi nedeniyle malzeme tankına geri düşer ve malzeme tankından genleşme odasına karşılıklı bir akış durumu oluşturur. Özellikleri şunlardır: ters sprey, uzun damlacık hareketi.

1.2 Alttan Püskürtme: Akışkanlaştırma ve hava akışı taşımayı birleştirir. Merkezi bir yükselen bölge ve çevresel bir akışkanlaştırma bölgesi oluşturur. Merkezi bölgedeki malzeme hava akışı tarafından yukarı doğru itilir, yükselen bölgeyi oluşturmak için genleşme odasına hareket eder ve yerçekimi giderek zayıflayan itme kuvvetinin üstesinden geldiğinde çevresel bölgeye düşer, merkezden çevreye karşılıklı bir akış durumu oluşturarak rastgele akışkanlaşmayı düzenli akışa dönüştürür. Özellikleri şunlardır: eş yönlü püskürtme, malzemeye gömülü nozul, kısa damlacık hareketi; püskürtme sisi içinden geçen yüksek granül olasılığı; püskürtme alanında yüksek granül yoğunluğu.

2. Uygulama

Bu ekipman, toz malzemelerin karıştırılması, granüle edilmesi, kaplanması ve kurutulması için uygundur. Eczacılık, gıda, kimya endüstrisi, tarım, ormancılık vb. alanlarda yaygın olarak kullanılmaktadır. Şu anda uluslararası pazarda yaygın olarak kullanılan granülasyon, kurutma ve kaplama ekipmanıdır. Farklı özellikleri nedeniyle, uygulamada kendi odağı vardır.

2.1 Üstten püskürtme: granülasyon ve kurutma Isıya duyarlı malzemeler, yüksek verimlilik ve homojen kurutma için uygundur; granülasyon: hızlı çözünme, düşük sertlik, düşük yığın yoğunluğu, geniş partikül boyutu dağılımı, kabarık ve gözenekli, iyi akışkanlık, parçalanması ve çözünmesi kolay; kaplama: renklendirme, maskeleme tadı, nem geçirmezlik ve görünümü iyileştirme.

2.2Alttan püskürtme: Kaplama Polimerize malzemelerin sıradan filmde su çözücü veya organik çözücü ile kaplanması; malzemelerin daha az yapışması, çözücünün daha az buharlaşması, organik çözeltinin kaplanması, yavaş salınımlı veya kontrollü salınımlı kaplama, enterik kaplama, mikro ince parçacıkların kaplanması ve aktif ilaçların sargı tabakasının sarılması için uygundur.

The composition of the equipment, the main structure and materials

The composition of the equipment, the main structure and materials

2、Ana yapı ve malzeme

2.1 Her bir modüler konteyner proses ihtiyaçlarına göre değiştirilebilir.
2.2 Üst püskürtme kabı: atomizer hızlı montaj yuvası, gözlem gözetleme camı, konik yapı, malzeme ile donatılmıştır: SS304.
2.3 Alt püskürtme kabı: atomizer, yatak üzerindeki hava akışı dağıtım panosunun ortasına monte edilir ve yukarı doğru püskürtülür ve kabın yerleşik bir deflektörü vardır.
Malzeme: SS304

2.4 Yakalama odası: pnömatik torba temizleme mekanizması, malzeme: SUS304; filtre bezi CCP anti-statik bez.
2.5 Şasi: çelikten kaynaklı, paslanmaz çelik plaka ile kaplı, mekanik ve elektrik kontrol bileşenleri içeren, Malzeme: A3/SUS304.
2.6 atomizasyon sistemi: iki akışkanlı püskürtme tabancası kullanan püskürtme tabancası, malzeme: SUS304, sabit akışlı peristaltik pompa için sıvı besleme pompası
2.7 Hava filtreleme: birincil ve ikincil filtreleme, malzeme: SUS304, CCP kumaş.
2.8 Isıtıcı: ısı değişimi elektrikli ısıtma yöntemini benimser, malzeme: SUS304.
2.9 Fan: hava basıncı ve hava hacmi, akışkanlaştırma durumunu doğru ve etkili bir şekilde kontrol edebilen frekans dönüşümü ile ayarlanır.
2.10 Kontrol sistemi: PLC programlanabilir kontrolör, komple elektrikli cihaz setleri, pnömatik bileşenler, şasi panelinde dokunmatik ekran seti.

Ana performans özellikleri

1. Kompakt yapı, güzel görünüm, temizlenmesi ve bakımı kolaydır.
2. Modüler yapı formu, çeşitli işlevlere sahip bir makine.
3. Hava dağıtım elek plakasının akışkan yatağı açılma şekli, dağıtım durumu, ayrıntılı tasarımın açılma oranı, böylece hava dağıtımı büyük ölçüde iyileştirildi, malzemeyi prosesin ihtiyaçlarına göre ve tam veya düzenli akışkanlaştırma, ekipmanın malzeme çeşitlerine uyarlanabilirliğini artırır.

4. Ev sahibi, sızdırmazlık etkisini sağlamak, sızıntı nedeniyle yakalama torbası üzerindeki adsorbe edilmiş tozun çıkarılamamasını önlemek, hava kanalı tıkanmasına neden olmak, akışkanlaştırma durumunu yok etmek, ince toz içeriğinde bir artışa yol açmak veya işlem işlemini tamamlayamamak için hava üstü sızdırmazlık mekanizmasını benimser (yatak çökmesi fenomeni).
5. Atomizörün kurulumu ve sökülmesi kolaydır, iyi atomizasyon etkisi ile granülasyon işleminin ihtiyaçlarına uygundur.
6. Kontrol sistemi: sistemin ihtiyaçlarına göre makul konfigürasyon. PLC programlanabilir kontrol, insan-makine arayüzü işletim sistemi, proses işletim parametrelerini ayarlayabilir ve çevrimiçi ayarlayabilir ve ekipman çalışmasını, gerçek çalışma parametrelerini görüntüleyebilir. Fan frekans ayarı, akışkanlaştırma durumunu doğru ve etkili bir şekilde kontrol edebilir, işletme maliyetlerini, güvenilirliği, çalışabilirliği ve bakımı azaltabilir, basit, sezgisel, kavraması kolay.

Teknik Parametreler

V. Konfigürasyon
