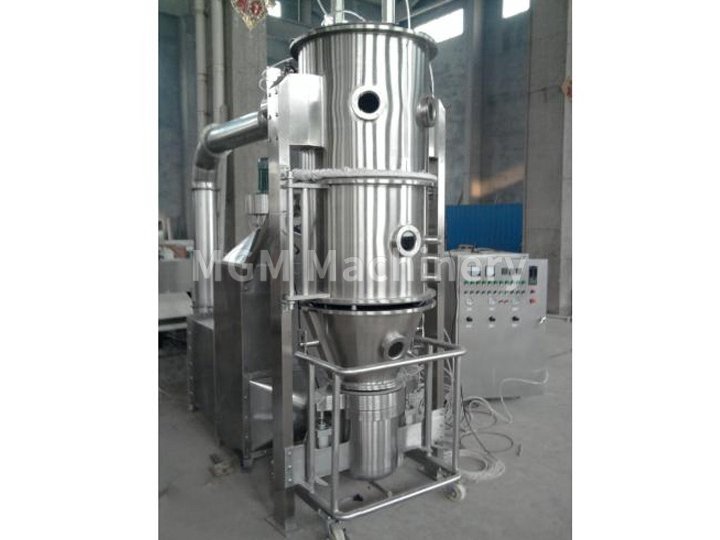

PGL Serisi Sprey Kurutmalı Granülatör

Ürüne Genel Bakış

Bu ünite, kurutma ve granülleştirme işlemlerini aynı anda tamamlayabilen bir cihaz türüdür. Prosesin gereksinimlerine göre, sıvı pompasının basıncı, akış hızı ve püskürtme deliğinin boyutu, belirli bir boyut oranına göre gerekli küresel parçacıkları elde etmek için ayarlanabilir.

Bu ünitenin çalışma süreci, malzeme sıvısının yüksek basınçlı diyaframlı pompa ile girilmesi, sis damlacıklarının püskürtülmesi ve ardından sıcak hava ile düşmesi, partiküllerin çoğunun kulenin altındaki boşaltma portu tarafından toplanması ve egzoz gazı ve küçük tozu siklon ayırıcı ile ayrılır, egzoz gazı egzoz fanı tarafından boşaltılır ve toz, siklon ayırıcının alt ucunda bulunan toz alma silindiri tarafından toplanır ve fanın çıkışı, geri kazanım oranı% 96-98 veya daha fazla olan ikinci seviye toz giderme cihazı ile donatılabilir. Geri kazanım oranı %96-98'in üzerindedir.

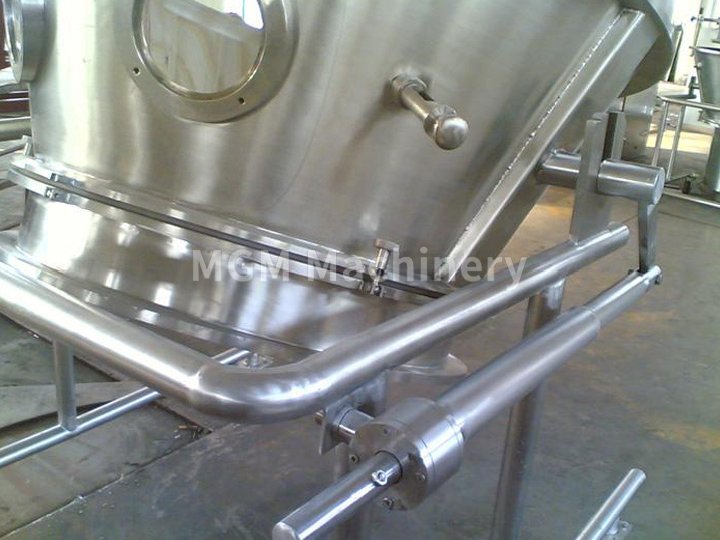

Malzemelerle temas halinde olan kule, boru hattı ve ayırıcı malzemeleri SUS304'ten yapılmıştır. Kule gövdesinin içi ile kabuk arasında yeterli nemlendirici tabaka vardır ve dolgu malzemesi ultra ince cam yünüdür. Kule gövdesi, elektrik kontrol konsolu tarafından kontrol edilen ve görüntülenen gözlem kapısı, gözetleme camı, ışık kaynağı ve kontrol cihazı ile donatılmıştır.

Ürün uygulaması

İlaç endüstrisi: tablet, zımba, kapsül parçacıkları; düşük şekerli, şekersiz Çin patentli ilaç parçacıkları; gıda: kakao, kahve, süt tozu, granül meyve suyu, çeşniler vb. diğer endüstriler: pestisitler, yem, gübreler, pigmentler, boyalar vb.

Ürün özellikleri

1、Hızlı kurutma hızı, malzemenin yüzey alanı atomizasyondan sonra büyük ölçüde artar, sıcak hava akımında su anında% 95-98 oranında buharlaştırılabilir ve kuruma süresi sadece bir düzine veya on saniyedir, bu özellikle ısıya duyarlı malzemelerin kurutulması için uygundur.

2、Tüm ürünler küresel parçacıklar, düzgün parçacık boyutu, iyi akışkanlık, iyi çözünürlük, yüksek saflık ve iyi kalitededir.

3, malzemenin özelliklerine göre geniş bir malzeme yelpazesinin kullanımı, sıcak hava kurutmayı kullanabilirsiniz, ayrıca soğuk hava granülasyonunda, malzemenin uyarlanabilirliğinde de kullanılabilir.

4、Basit ve istikrarlı çalışma, uygun kontrol, otomatik çalışmayı gerçekleştirmek kolay.

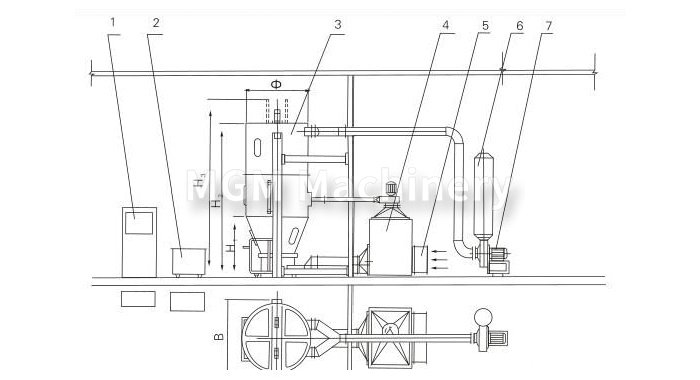

Yapı şeması

1、Kontrol kabini 2、İnfüzyon arabası 3、Host 4、Isı değişim kabini 5、Alt-verimli filtre 6、Susturucu 7、Giriş fanı

Teknik Parametreler

spor etkinliği		Birim/Model	PGL-3B	PGL-5B	PGL-10B	PGL-20B	PGL-30B	PGL-80B	PGL-120B
reoloji̇k merhem	min	kg/h	2	4	5	10	20	60	100
	max	kg/h	4	6	15	30	40	100	140
kaynama kapasitesi	min	kg/批	2	6	10	30	60	100	150
	max	kg/批	6	15	30	80	160	250	450
bir sıvının özgül ağırlığı		kg/L	≤1.30
Hammadde konteynerlerinin hacmi		L	26	50	220	420	620	980	1600
Damar çapı		mm	400	550	770	1000	1200	1400	1600
Endüklenmiş çekişli fanın gücü		kw	3.0	5.5	7.5	11	15	18.5	30
Yardımcı fan gücü		kw	0.35	0.75	0.75	1.20	2.20	2.20	4
buhar	tüketim	kg/h	40	70	99	210	300	366	465
	suşlar	Mpa	0.40-0.60
Elektrikli ısıtma tipi güç		kw	9	15	21	25.5	51.5	60	75
basınçlı hava	tüketim	m3/min	0.5	0.8	0.8	0.9	1.1	1.3	1.8
	suşlar	Mpa	0.40-0.60
çalışma sıcaklığı		°C	Oda sıcaklığı -160°C otomatik ayarlama
Ürün nemi		%	≥0.2
Malzeme verimi		%	≥99
Ekipman gürültüsü		dB	<77
Ana ünite boyutu	Φ	mm	400	550	770	1000	1200	1400	1600
	H1	mm	940	1050	1070	1220	1570	1590	1690
	H2	mm	1900	2360	2680	3150	3630	4120	5050
	H3	mm	2050	2590	3020	3600	4180	4770	5800
	B	mm	740	890	1110	1420	1620	1820	2100

Seçim: Her partinin sıvı macun miktarı I = 120kg (%30 katı içerik), tohum miktarı II = 60kg, I, II teorik bitmiş ürün miktarından türetilebilir M = mI + mII = 120kg x %30 + 60kg = 96kg, çalışma süresi T = 120kg / 30kg / h = 4h, kolonun teknik parametreleri standart yük aralığı için kaynama miktarı bulunabilir, bu nedenle sınıf başına iki partiyi tamamlamak için PGL-30 tipini seçmek daha uygundur. Bu nedenle, vardiya başına iki partiyi tamamlamak için PGL-30 tipini seçmek daha uygundur.
